RED Zawór 3-drogowy ze sprężyną

Dostępność: duża ilość

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent: -

Kod produktu: 3996

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Kotły RED Compact przystosowane są do sterowania zaworem 3 - drogowym (przełączeniowym), wykorzystywanym do podłączenia zbiornika CWU z wężownicą.

Każdy kocioł potrafi sterować większością zaworów dostępnych na rynku. Może to być zawór z siłownikiem dwustronnym lub jednostronnym z tzw. sprężyną powrotu.

Przewody elektryczne zaworu podłącza się bezpośrednio pod terminal elektryczny kotła, pod przygotowane w tym celu zaciski o nr 5, 8, 9 i 10.

Poniżej opisujemy przykład podłączenia zaworu 3 - drogowego RED ze sprężyną powrotu, dostępnego w naszej ofercie (kod produktu: 40A11201).

Podłączenie hydrauliczne:

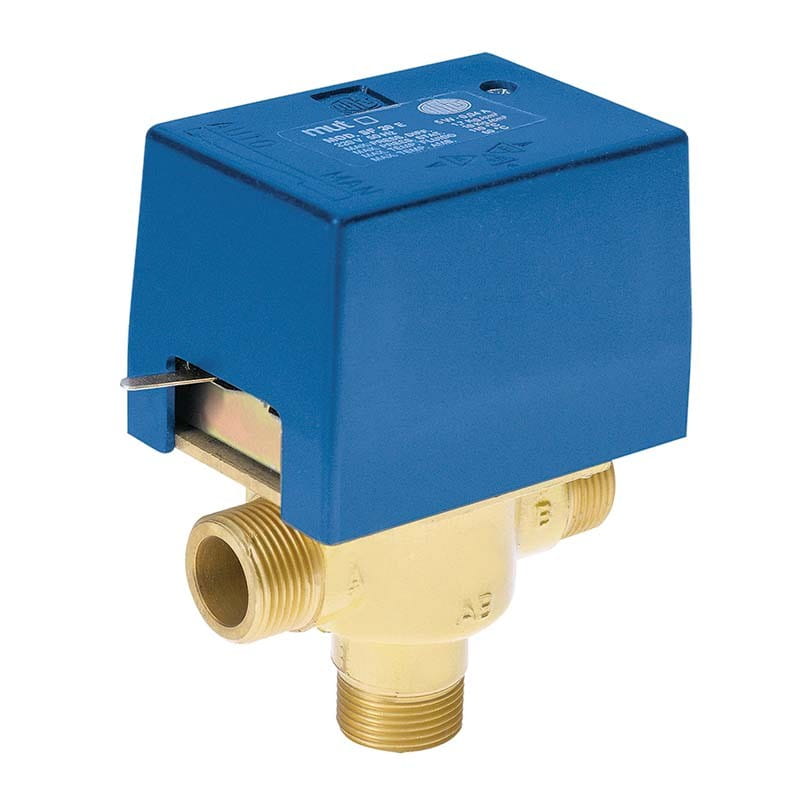

Na obudowie zaworu występują następujące oznaczenia AB, A, B. Znajdują się ona na metalowym trójniku, pod niebieskim siłownikiem.

AB – tu należy podłączyć rurę zasilającą (wyjście ciepłej wody) z kotła.
A – tu należy podłączyć rurę zasilającą Centralne Ogrzewanie (grzejniki itp.).
B – tu należy podłączyć rurę zasilającą zbiornik Ciepłej Wody Użytkowej.

UWAGA! Beznapięciowo otwarta jest droga pomiędzy przyłączami AB - B.

Podłączenie elektryczne:

W naszym przypadku zawór posiada sprężynę powrotu siłownika. Oznacza to, że do sterowania potrzebujemy podłączyć tylko jedną fazę.

Kolory przewodów elektrycznych:

Żółto – zielony – podłączyć do zacisku nr 5 na listwie kotła (uziemienie).
Niebieski – podłączyć do zacisku nr 8 na listwie kotła (zero).
Brązowy – podłączyć do zacisku nr 10 na listwie kotła (faza).
